气制动集成阀JCQF-10、JCQF-15集成气制动电磁阀现货

型    号:
所属分类:集成控制装置
报    价: 市场价:5000
分享到:

JCQF气制动集成阀用于水电水轮发电机组转速下降到额定转速35-40%时,接受转速信号继电器的电气信号,使此阀中制动电磁阀动作,将压缩空气通往制动腔,加速机组停机。当机组停机后,电气信号使复归阀动作,将制动腔复归。在该阀上的电磁阀带有手动功能,实现手动操作功能。同时在该阀上设有手动转阀,实现手动操作功能。
气制动集成阀JCQF-10、JCQF-15集成气制动电磁阀现货

气制动集成阀JCQF-10、JCQF-15集成气制动电磁阀现货产品概述:

气制动集成阀JCQF-10、JCQF-15集成气制动电磁阀现货

气制动集成阀JCQF-10、JCQF-15集成气制动电磁阀现货

JCQF气制动集成阀用于水电水轮发电机组转速下降到额定转速35-40%时,接受转速信号继电器的电气信号,使此阀中制动电磁阀动作,将压缩空气通往制动腔,加速机组停机。当机组停机后,电气信号使复归阀动作,将制动腔复归。在该阀上的电磁阀带有手动功能,实现手动操作功能。同时在该阀上设有手动转阀,实现手动操作功能。机电一体化设计体积小,功能齐全。具有双重手动功能,操作更简便;具备手动、自动独立工作,性能可靠。

二、主要技术参数

1)、工作气压:0.3 - 1.0MPa;

2)、工作电压:DC24V、48V、110V、DC220V或AC220V;

3)、公称通径(卡套式):常用:8mm;10mm;12mm;15mm(管内径)

4)、接压力表通径:常用:4mm;6mm;8mm  (管内径)

5)、进出气连接均为标准管接头(GB3733.1);

6)、适用无腐蚀性气体(请选用经净化,含润滑油的压缩空气);介质温度小于60℃。

三、注意事项

1、 手动阀

①、手动阀切换过程漏气,是因为手动阀切换不到位。把手动阀切换到相应位置,让定位销定位即可;

②、手动阀磨损漏气;将手动阀中阀芯体适当调紧即可;若阀芯体被切坏,则需更换阀芯。
2、自动不动作原因

①、检查手动阀是否置于自动位置;

②、气源是否有正常;

③、先导阀旋钮“—”是否处于水平位置;

④、先导阀是否通电,电源电压、交流或直流是否正确;

⑤、先导阀漏气,清洗先导阀;

3、进入该阀的气源压力气必需经过过滤器及气水分离等。

4、自动工作时,两个电磁阀不能同时得电。

1、自动操作

自动控制时,先导阀的手动旋钮必须处于“—”水平位置;手动转阀的手柄在自动位置上(手柄朝下)

①、当制动电磁阀(正面左)通电,复归电磁阀(正面右)不通电;压力气从P腔进入电磁阀到手动转阀至工作腔A,工作腔B通向O腔,实现自动制动;制动电磁阀失电,制动腔气体从0腔排出。

 ②、当复归电磁阀(正面右)通电,制动电磁阀(正面左)不通电;压力气从P腔进入电磁阀到手动转阀至工作腔B,工作腔A通向O腔,实现自动复归;复归电磁阀失电,复归腔气体从0腔排出。

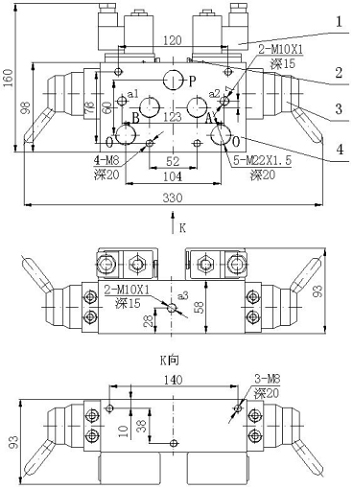

1、电磁换向阀  2、电磁换向阀手动旋钮  3、手动转阀1  4、集成块
注:图示  P-接至压力气源  A、B-接至工作腔  a1、a2、a3-接至压力测量仪表(或用堵头堵住)

O---通往排气口,&nb, sp; K向图中的140(以中心线各70mm)、38的三个孔均为安装固定的M8螺丝孔.

2、手动操作:

A、操作方式

①、 在电磁阀断电的情况下,旋转手动转阀(正面左),实现手动操作,手动转阀的手柄转到“手动”位置(手柄朝上)时,压力气P经过手动转阀从工作腔A供出,实现手动制动,同时切断电磁阀

工作腔气源;制动完毕后旋转手动转阀到自动位,排出制动腔气体。

②、在电磁阀断电的情况下,旋转手动转阀(正面右),实现手动操作,手动转阀的手柄转到“手动”位置(手柄朝上)时,压力气P经过手动转阀从工作腔B供出,实现手动复归,同时切断电磁阀工作腔气源;复归完毕后旋转手动转阀到自动位,排出复归腔气体。

B、操作方式(没有特殊情况不建议合用些操作)

手动转阀的手柄在自动位置上(手柄朝下),工作电源消失时。

①、旋转电磁阀1上的手动旋钮(顺时针),压力气体P经过电磁阀1从工作腔A供出,实现手动制动;制动完毕后逆时针旋回旋钮,排出制动腔气体。

②、旋转电磁阀2上的手动旋钮(逆时针),压力气体P经过电磁阀2从工作腔B供出,实现手动复归;复归完毕后顺时针旋回旋钮,排出复归腔气体。
