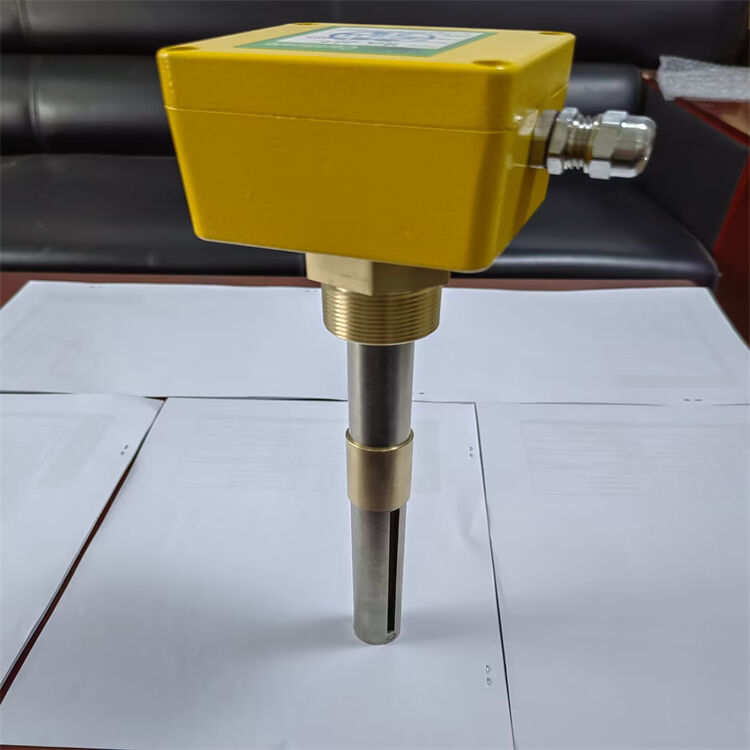

水机下导油槽油混水信号器YHS-C100AGV1螺纹安装

水机下导油槽油混水信号器YHS-C100AGV1螺纹安装

油混水信号器YHS-C100AGV1用于监测水电站、火电厂及大型泵站油系统中的含水量。当油箱、油管路中水含量超过报警设定值时，发出报警信号，提醒值班人员及时检查系统，确保发电机组安全运行。

油混水信号器YHS是一种用于测定油混水或油积水的电容式传感器。用于检测水轮发电机组自动化控制油系统中混入回油箱或漏油箱内水的含量，还可作为 油箱中油混水或油积水的检测。油混水传感器置入被测介质中，当油中混入水后，介质值发生变化，传感器输出相应电信号。传感器送出的信号进行处理后，油中0-100％含水率转化 成相对应4-20mA输出。油混水传感器安装在水电厂上导、推力、下导、水导轴承四部导轴承的油槽中用以检测油槽中水的含量，防止出现水淹水导或是油槽中用来冷却油的 水管发生破裂。但在实际的应用中，油混水的精度需要进一部提高，误报警时有发生。

特点：

1、可实现油中含水报警功能。

2、混水报警值可任意设定，调整方便。

3、精度高，检测稳定可靠.

4、体积小、功能全，安装简便。

5、分离式设计，可实现在线维护。

油混水传感器YHS工作原理：
油混水控制器，开关量输出由内、外电极(相当于电容两个极板)及电路部分组成。当油中渗入水后，由于二者介电常数相差很大，根据电容值随极间介质变化而改变的特性，电容值变化，通过微电路设定油混水比例定值，在混水比例达到设定值时，控制器输出报警接点信号或模拟量信号。电容式测量方式对比电导率和电极测量反应真实，输出可靠。

主要技术参数：
介质温度：0~100℃
测量范围：0～5%; 0～10%; 0～50%
测量精度：0.5%
工作电压：DC24V; DC/AC220V
输出方式：1对开、闭接点
接点容量：1A/24VDC、***/220VAC
探头材质：黄铜
工作压力：≤1.6MPa
螺纹接口：G1/2"; M20X1.5; M27X2
安装方式：侧装式; 顶装式
