水轮机轴瓦测温电阻L12Pt100-180-3-3132参数

水轮机轴瓦测温电阻L12Pt100-180-3-3132参数

Pt100是铂热电阻，它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。

国标热电阻的引线主要有三种方式：

二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。

三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的的引线电阻。

四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可消除引线的电阻影响，主要用于高精度的温度检测。

三线、四线或两线 Pt100/Cu50热电阻信号直接输入

精度、线性度误差等级： 0.2级（相对温度）

内置线性化处理和长线补偿电路

电源、信号：输入/输出 3000VDC三隔离

辅助电源：5V、12V、15V或24V直流单电源供电

国际标准信号输出：4-20mA/0-5V/0-10V等

低成本、超小体积，使用方便，可靠性高

利用金属或半导体的电阻值随温度变化而改变的特性来测量温度。一般来说，大多数金属材料的电阻值随温度升高而增大，半导体材料的电阻值随温度升高而减小。比如，铂热电阻（Pt100）在 0℃时电阻值为 100Ω，温度每升高 1℃，其电阻值会按照一定的系数相应增加，通过测量热电阻的阻值变化，利用相应的分度表或者转换电路就能确定对应的温度值。

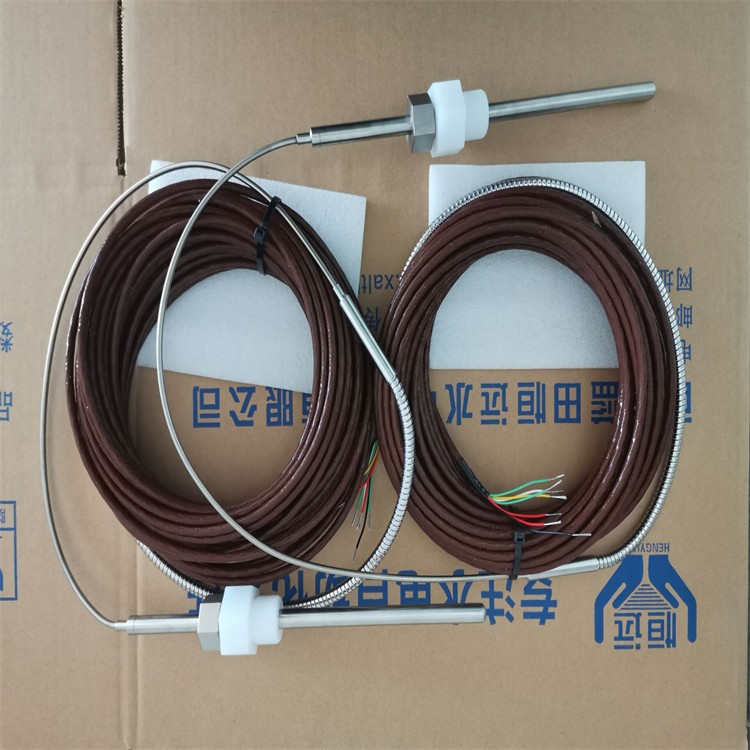

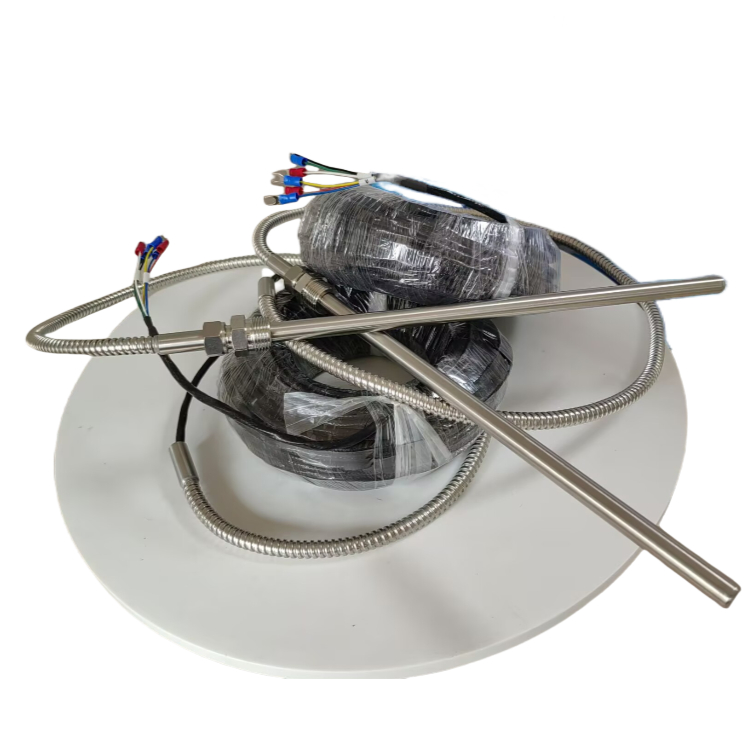

L12PT100-180-50-3233热电阻适用与发电机轴瓦，上导下导，水导，空气，油，推力瓦等温度场所。热电阻温度计是利用导体或半导体材料制成的感温元件。它的电阻值与温度成一定的函数关系，与显示仪表套使用时，可测量-200～500 ℃的温度，具有精度高，稳定性好的特点。热电阻的受热部份（感温元件）是用所需的金属细丝均匀地双绕在绝缘骨架上，当被介质中有温度阶梯存在时，所测量的温度是被测量介质的平均温度。

L12PT100-180-50-3233热电阻温度计是由两种成份不同的导体连在一起构成的感温元件，通常与显示、记录和调节仪表配套使用，可测量生产过程中的-200～1800 ℃的温度。与显示仪表配套使用时，需连接补偿导线。各种热电阻、热电偶的外形因测量需要有很大的不同，但其本结构大至相同，通常是由电极材料、绝缘材料、保护管、接线盒和固定装置等组成。
